–> O SUSTAVU
Sustav montaže prozora pomoću blaugelb Triotherm+ toplinski izolacijskih predokvira
zahtjev
Sada postoji novi i mnogo učinkovitiji sustav montaže, pogodan za nove tipove gradnje, posebno energetski učinkovite kuće i one koje zadovoljavaju nZEB standard. U nastavku predstavljamo sustav ugradnje prozora i vrata s predokvirima
blaugelb Triotherm+ toplinska izolacija. Nudi vrhunsku razinu pričvršćivanja prozora za povećanu energetsku učinkovitost. Sustav je certificiran od strane Passive House Institute, ift Rosenheim i u skladu je sa standardima energetske učinkovitosti koje je izradio klaster nZEB.
—> INOVACIJA
Od kada se na rumunjskom tržištu pojavila stolarija za prozore i vrata tipa izolacijskog stakla, ugradnja prozora i vrata radi se manje-više na isti način. Velika većina montera prozora koristi stezne vijke i poliuretansku pjenu. Ali ovaj klasični sustav montaže prozora nije optimalan u uvjetima većih zahtjeva za toplinskom energijom.
–> MONTAJ DE CALITATE
Osnovu blaugelb Triotherm+ prozorskog montažnog sustava čine profili odtvrdog ekspandiranog polistirena (PES), hibridno polimerno ljepilo Power Fix i pričvrsni vijci FK-T30.Brtvene ploče za unutarnje i vanjske prostore također su vrlo važne. Izvode brtvljenje i osiguravaju dugotrajnu kvalitetnu ugradnju zaustavljanjem stvaranja plijesni na mjestu spajanja stolarije i ziđa.
komponenta
Učinkovita izolacija prozora i vrata prema nZEB standardima za pasivne kuće i energetski učinkovite zgrade.
Izvrsno prianjanje i kompatibilnost sa svim građevinskim površinama. Jaka fiksacija. Minimalna potrošnja.
Blaugelb vijak za pričvršćivanje okvira FK-T30 je univerzalno pričvršćivanje za učinkovitu montažu konstrukcijskih elemenata od drva, PVC-a, aluminija i drva/aluminija bez tipli na različite površine.
Učinkovita izolacija prozora i vrata prema nZEB standardima za pasivne kuće i energetski učinkovite zgrade.
komponenta
iskustvo
Više od 260 godina radimo u građevinskoj industriji, a danas je Meesenburg vodeći dobavljač za proizvođače prozora i vrata, građevinske organizacije i instalacije diljem svijeta.
Koristeći stečeno iskustvo i duboko poznavanje tržišta, stvorili smo vlastiti brend blaugelb®. Ovo je vremenski testirana njemačka marka, promišljena do najsitnijih detalja, slijedeći najzahtjevnije njemačke standarde kvalitete. Kupci vole ovu marku zbog dobro izbalansiranog asortimana, dosljedne kvalitete i trajnosti.
Posebno smo ponosni na sustav ugradnje prozora s blaugelb Triotherm+ izolacijskim predokvirima, kao i na liniju materijala za profesionalnu ugradnju prozora i vrata. Proizvodi su savršeno prilagođeni potrebama tržišta i podnose velika opterećenja – s njima je užitak raditi u svakom smislu.
–> BLAUGELB TRIOTHERM+
Prednosti ugradnje prozora uz pomoć toplinski izolacijskih predokvira
Vrhunska toplinska izolacija zahvaljujući ugradnji izvan zida, čime se sprječava stvaranje toplinskih mostova
Vrhunska zvučna izolacija
Za energetski učinkovite kuće i pasivne kuće
Zadovoljava standarde nZEB (zgrada gotovo nulte učinkovitosti).
Jednostavna i sigurna montaža i spajanje
Predokviri stabilnog oblika i volumena
Neosjetljivost na vlagu
Otpornost na starenje
Nema otpada od rezanja tijekom procesa strojne obrade
Osigurava smanjenje toplinskih mostova u ravnini pričvršćivanja konstruktivnih elemenata
Zrakonepropusnost – spoj profila na nosivu površinu objekta je tehnički atestiran
Nizak sadržaj toksičnih tvari ispitan prema EMICODE EC1 Plus
proizvode
blaugelb Triotherm+
PREDNOSTI PROIZVODA
- vodootporan, otporan na starenje
- 100% moguće reciklirati, 100% bez HCFC-a i HFC-a
- profili laki za obradu/rezanje pilom za mišji rep ili klatnom pilom
- omogućuje precizno rezanje, bez oslobađanja prašine
- mogućnost produženja profila na bilo koju duljinu, spojem u lastin rep
- mala težina i kompaktna veličina
- saćasta struktura povećava prionjivost izolacijskog materijala između potporne površine i blaugelb Triotherm+ profila
- zrakonepropusnost, visoka otpornost na savijanje, spoj profila na nosivu površinu objekta je tehnički atestiran
- smanjenje toplinskih mostova u ravnini pričvršćivanja konstruktivnih elemenata
Blaugelb Triotherm+ profil predokvira
Blaugelb Triotherm+ predokvir od gustog PES-a (ekspandirani polistiren) jedna je od tri komponente blaugelb Triotherm+ sustava za ugradnju prozora i vrata.
Vrlo je robustan, otporan na opterećenja, jednostavno i brzo se montira na nosivu konstrukciju i kod prozora i kod vrata, te optimalno smanjuje toplinske mostove i omogućuje ugradnju u nZEB standard i pasivne kuće.
Blaugelb Triotherm+ predokvir može se savršeno integrirati u područja toplinske izolacije svih fasadnih sustava. Ima malu težinu, montaža je vrlo brza i jednostavna zahvaljujući profilu koji se lako obrađuje/reza.
PREDNOSTI PROIZVODA
- izvanredno prianjanje na sve potporne površine
- brzi stupanj stvrdnjavanja
- izuzetno prianjanje (320 kg/10 cm2)
- trajno brtvljenje i otporan na vremenske uvjete i UV zračenje
- preuzima neravnine i omogućuje pomicanje materijala
- vrlo dobro podnosi nanošenje DIN 52452-A1* boje, može se lakirati mokro na mokro
- nizak sadržaj otrovnih tvari ispitan prema EMICODE EC1 Plus
Silikonsko ljepilo blaugelb Hybrid Polymer Power Fix 600 ml bijelo ima izuzetna svojstva brtvljenja, dizajnirano je za pričvršćivanje komponenti blaugelb Triotherm+ sustava za zidnu montažu, koje se koristi kao brtvena masa i ljepilo za montažu blaugelb Triotherm+ okvira, u kombinaciji s trokutasta mlaznica .
Adeziv hibridni polimer power fix, plavo žuta, alb, 600 ml
Ljepilo za predokvir blaugelb je jednokomponentna brtvena masa, dugotrajne elastičnosti, preporučuje se za brtvljenje pokretnih i spojnih spojeva. Dizajniran na bazi hibridnog polimera, receptura pokazuje snažno početno prianjanje kao i sposobnost brzog stvrdnjavanja.
Ljepilo za okvir je vodootporno, otporno na vremenske uvjete i UV zračenje. Zbog svoje izuzetne početne adhezije, može se koristiti u većini slučajeva bez temeljnog premaza, u mokrim uvjetima na gotovo svim površinama na gradilištu.
PREDNOSTI PROIZVODA
- certificirana fiksacija, s dokazanom učinkovitošću
- uski vrh navoja smanjuje zakretni moment navoja
- univerzalna uporaba u mnogim uobičajenim građevinskim materijalima
- daljinsko pričvršćivanje bez bočnih podupirača (sa certifikatom o provjeri)
- pogodan za stezanje
- optimalan prijenos sile momenta navoja kroz TX vrh
Montažni vijci, blaugelb, FK-T30 100 kom/set
Blaugelb pričvrsni vijak za okvir FK-T30 univerzalni je pričvršćivač za učinkovitu montažu građevinskih elemenata od drva, PVC-a, aluminija i drva/aluminija bez tiplova na različite površine (beton, pločice, puna cigla, drvo, lagani beton, porozni beton, visoka cigla s okomitim prazninama).
PREDNOSTI PROIZVODA
- S uklonjenim vijkom, blaugelb protect se može koristiti i okrenuti prema van
Udobno i sigurno pristajanje - Za pričvršćivanje RC 2 provjerena elementa
- Sigurno pričvršćivanje čak i za teške predmete
- Savršeno prikladan za kombiniranje s višenamjenskim trakama
- Ne zahtijeva bočne odstojnike
- Provjereno pričvršćenje štitnika od pada
Nevidljivo pričvršćivanje na otvoreno krilo - Idealno pričvršćivanje za fiksne ostakljene građevinske elemente (bez skidanja stakla)
Može se unaprijed sastaviti u tvornici
Učvrstite montažu blaugelb Protect
Provjereni sustav koji osigurava jednostavno podešavanje i pouzdano pričvršćivanje drvenih, PVC i aluminijskih prozora. Nakon ugradnje krila svaki element sustava može se prilagoditi u milimetar
Blaugelb Protect sustav pričvršćivanja omogućuje jednostavno, podesivo pričvršćivanje građevinskih elemenata bez zapinjanja. Ovaj sustav također je u skladu s relevantnim sigurnosnim zahtjevima. Blaugelb Protect sustav za pričvršćivanje može se kombinirati sa svim izolacijskim sustavima.
PREDNOSTI PROIZVODA
- Nevjerojatno velika snaga lijepljenja jamči izvrsno prianjanje
- Trenutačna ekstremna stabilnost na potpornoj površini i na preklapanjima
- S mekim filcom – prilagođava se svakom kutu
- Blaugelb vanjska folija SL1050 Power One vodootporna je na pljuskove do ≥ 1050 Pa
- UV otpornost u trajanju od 12 mjeseci
- Otvoren za difuziju pare – održava spoj suhim
Blaugelb SL1050 Power One Outdoor ljepljiva folija
Blaugelb vanjska folija SL1050 Power One koristi se na vanjskoj površini spojnih spojeva i dilatacijskih spojeva prozora i vrata za brtvljenje od vjetra i kiše tijekom kiše, kao i za otvorenu parnu difuzijsku izolaciju kod renoviranja, kao iu građevinarstvu.
Folija se vrlo dobro može koristiti kao sekundarna razina brtvljenja ispod prozorske klupice. Vanjska blaugelb folija SL1050 Power One dostupna je u različitim širinama. Dakle, prilagođen profiliranim sustavima, može se koristiti od širine 64 mm za brtvljenje profila pragova i otvorenih šupljina. Prednost: vruć i vlažan zrak ne prodire u profile, izbjegava se taloženje kondenzacijske vode i stvaranje toplinskih mostova.
Sa širinama u rasponu od 75 mm do 350 mm, blaugelb exterior SL1050 Power One folija idealna je za mnoge primjene brtvljenja, od spojeva prozora do komponenti fasade. U kombinaciji s blaugelb unutarnjom folijom SL1050 Power Plus, rezultat je savršeno brtvljenje fuga za unutarnje i vanjske prostore.
PREDNOSTI PROIZVODA
- Nevjerojatno velika snaga lijepljenja jamči izvrsno prianjanje
- Trenutačna ekstremna stabilnost na potpornoj površini i na preklapanjima
- S mekim filcom – prilagođava se svakom kutu
- Unutarnji blaugelb SL1050 Power Plus film vodootporan je na pljuskove ≥ 1050 Pa
- UV otpornost u trajanju od 6 mjeseci
- Nepropusna za zrak i nepropusna za difuziju pare – održava spoj suhim
Blaugelb SL1050 unutarnja ljepljiva folija
Blaugelb unutarnja SL1050 Power Plus folija koristi se na unutarnjoj površini spojnih spojeva i dilatacijskih spojeva prozora i vrata za brtvljenje zraka i kiše pri kiši kao i nepropusnu parodifuzijsku izolaciju kod renoviranja kao i kod novogradnje.
Ugrađena membrana osigurava predviđeno hermetičko odvajanje između sobne klime i spoja. Snažno prianjanje samoljepljivih traka podupire osnovnu funkciju i osigurava povećanu sigurnost: vlažan i topao zrak iz prostorija ne prodire u spojnu fugu i time se izbjegava taloženje kondenzirane vode – na taj način se sprječava stvaranje strašne plijesni. spriječeno.
Unutarnja blaugelb folija SL 1050 Power Plus ima potpuno ljepljivu stranu i dodatno samoljepljivu traku na filcanoj strani za montažu na okvir zastora. Tako se može lijepiti jednostrano ili obostrano.
U kombinaciji s blaugelb vanjskom folijom SL1050 Power One, rezultat je savršeno brtvljenje fuga za unutarnje i vanjske prostore.
CERTIFIKACIJA
–> Upute za sastavljanje
Kako se postavljaju blaugelb Triotherm+ okviri?
–> Upute za sastavljanje

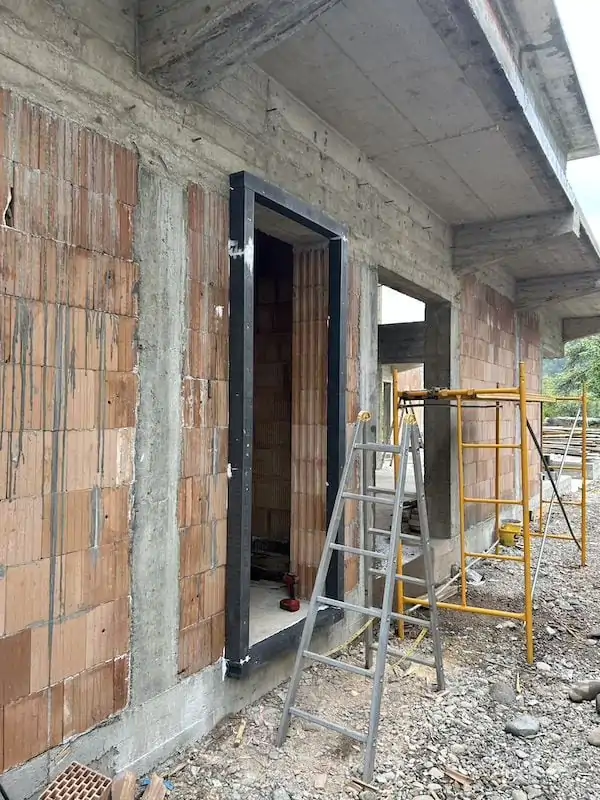

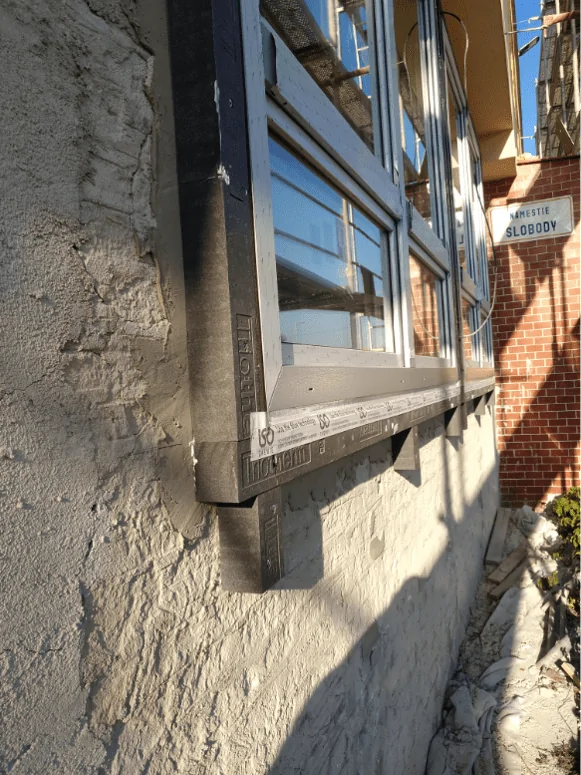

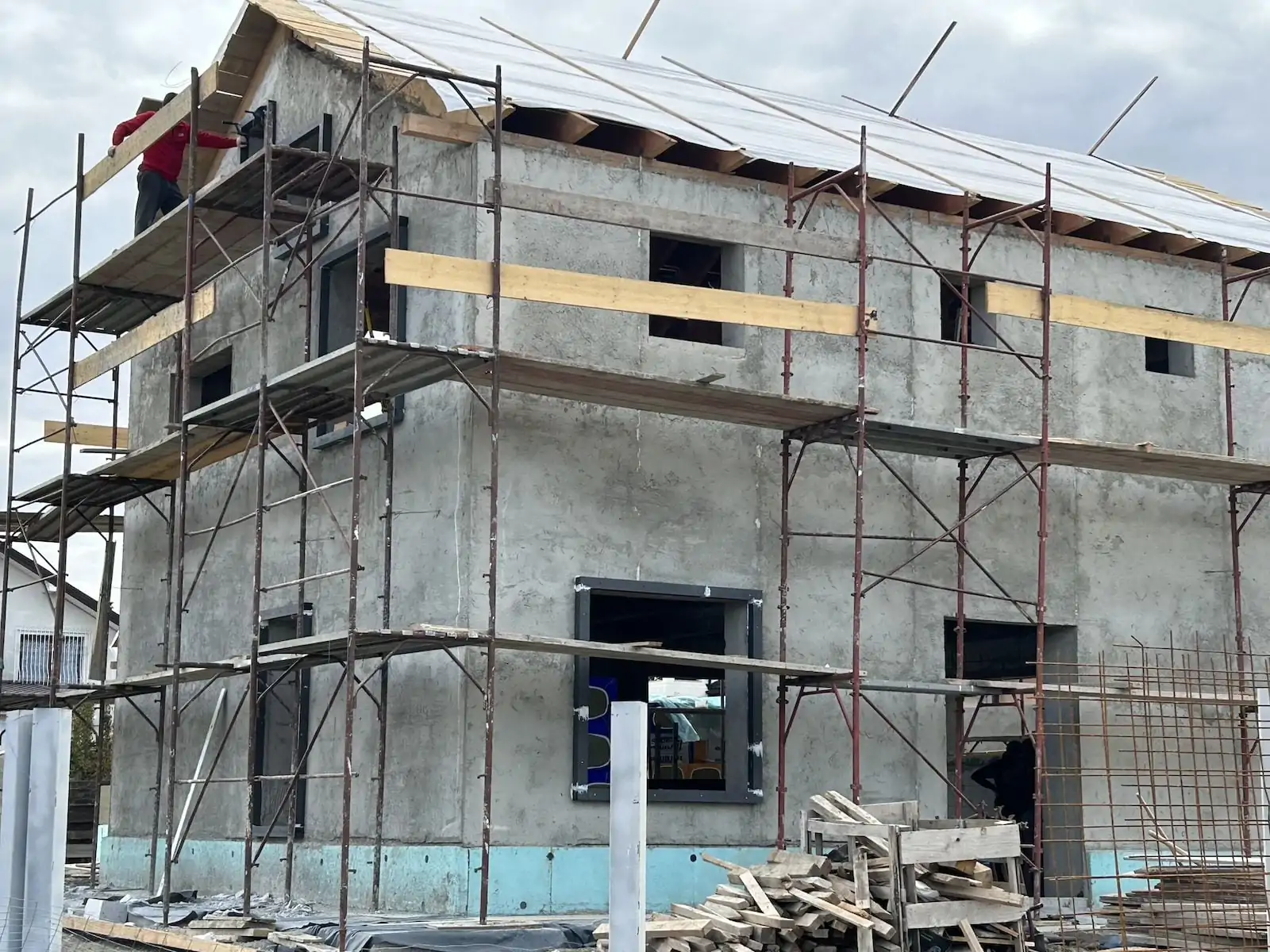

Referentna djela
Često postavljana pitanja
Moram li ožbukati kuću prije montiranja predokvira?
Ne! Nije potrebno žbukati kuću prije montaže predokvira.
Blaugelb Polymer Hybrid ljepilo jako dobro prianja na sve vrste građevinskih materijala (cigla s vertikalnim šupljinama, BCA, beton, drvo) potrebno je pridržavati se uputa za montažu kao što je čišćenje površina da nemamo ulja za oplate, bitumen, prašina s.a.m.d.
Ako je ipak poželjno žbukanje prije montaže sustava okvira, tada se mora koristiti žbuka koju preporučuje stručnjak, a debljina ne smije biti veća od 2-3 mm.
Koje su vidljive i neposredne prednosti predokvira?
Montiramo li prozore u predokvir, odnosno na vanjsku stranu zida, maknut ćemo prozor prema vani i tako dobiti svjetlost za duži period dana. Tako ćemo imati širu vidljivost kada gledamo kroz prozor i imat ćemo udobnost s dvije točke gledišta. Dokazano je da se štedi energija za grijanje ili hlađenje prostorija te da se izbjegava stvaranje plijesni na unutarnjim pukotinama.
Koliko je dobar izolator i što izolira?
Toplinska vodljivost je slična kao kod bazaltne vune, a područje na kojem se postavlja predokvir je područje gdje je termosustav tanji i gdje dolazi do gubitka topline. Još jedna neugodnost je što ako se toplinski prijenos provodi kroz područje poleđine, doći će do kondenzacije koja dovodi do pojave plijesni na tim područjima.
Kako mogu izračunati materijalne potrebe?
Predokvir kopira postojeći razmak za stolariju. Izmjerite veličinu razmaka i dodajte po 85 mm lijevo i desno za horizontale. Vertikale će se oslanjati na horizontale i zato moraju biti veće. Ljepilo, dvije neprekinute žice i veličina koju daje isporučeni vrh, imaju potrošnju jedne tube od 600 ml za 6 dužnih metara. Za vijke postoji nekoliko pravila pričvršćivanja: na određenom razmaku od uglova, kod spajanja profila, ali i na određenom razmaku između njih, a potrošnja je otprilike 3 vijka po dužnom metru. To uključuje vijke u potpornim nogama. Duljina vijaka bira se prema zidu u koji se učvršćuju, a vrlo je važan promjer rupe. Sve ove detalje možete pronaći u priručniku s uputama za sastavljanje. Nikakvi drugi pričvrsni elementi nisu potrebni za Triotherm+ sustav preframe.
Gdje mogu popraviti prozor nakon montaže predokvira?
Prozor se fiksira direktno u predokvir, mehaničko pričvršćivanje se vrši direktno u predokvir. Treba uzeti u obzir preporuku o području učvršćivanja vijaka. Izvana prema unutra nije fiksiran u prvih 35mm, a iznutra prema van nije fiksiran u prvih 10mm. Za pričvršćivanje tipa RC1 potreban je veći broj mehaničkih pričvršćivača stolarije prema shemi, a kod sigurnosnog pričvršćivanja tipa RC2 također je potrebno pričvrstiti Blaugelb Protect stezaljkama prema nacrtu u priručniku za montažu.
Tko može instalirati moj sustav predokvira Triotherm+?
Poželjno je da montažu predokvira obavljaju monteri stolarije, ali to mogu učiniti i druge osobe, poput majstora koji grade ili postavljaju termosustav na kući.
Za korištenje električnih alata za rezanje i bušenje potrebno je minimalno znanje.
Potreban alat je cirkular, bušaći čekić, stroj za bušenje i zavrtnje.
Koje težine može podnijeti Triotherm+ predokvirni sustav?
Sustav su testirali i certificirali oni iz IFT Rosenheima, a podržana težina ovisi o dubini upotrijebljenog profila i vrsti zida na koji je pričvršćen (npr. područje pričvršćivanja vijka u beton od 70 mm profil nosi 260 kg, ako se radi o fiksiranju površine u beton s potpornom stopom, sa 3 vijka za pričvršćivanje u tom području može izdržati do 530 kg.
Može li se predokvirni sustav ugraditi ako je stolarija već ugrađena?
Da, čak i ako je stolarija već montirana, ista se može premjestiti iz postojećih praznina u području predokvira. Postoje dvije uobičajene situacije: situacija kada su prozori montirani uza zid, a na objektu još nije ugrađen termosustav, au ovoj situaciji je vrlo jednostavno, montira se predokvir i u njega se uvlači prozor. . Ali imamo i situaciju da je vanjski termosustav kompletiran iu tom slučaju će “poremećaj” biti veći. Područje oko prozora do zida mora biti izrezano tako da se predokvir može pričvrstiti izravno na zid.
Može li se predokvir postaviti ako zidanje nije ravno ili ako područje stražnjih strana nije linearno?
Predokviri nam pomažu ako imamo situacije u kojima zidanje nije ravno ili ako rupe za stolariju nemaju kut od 90 stupnjeva i nisu u liniji. Ovisno o širini okvira i nagibu zida, biramo širi profil za predokvir kako bismo imali dovoljno površine za podešavanje vertikalnosti stolarije. Predokvir mora savršeno kopirati konturu razmaka, može ući u razmak ostavljen za stolariju do 25 mm. To se mora uzeti u obzir, a zatim će se ljepljiva vrpca pomaknuti tako da dosegne zid.
Koje se sve vrste stolarije mogu ugraditi u prekade?
Moguća ugradnja drvene, PVC i aluminijske stolarije. Mogu se montirati bez obzira na širinu okvira jer su dostupni profili od 70m do 230mm. Izvodi se montaža prozora, vrata i svih vrsta specijaliteta poput nagibnih, kliznih s podizanjem ili stolarskih ploča.
